产品详情product details

产品特点:

1、蒸发器内径为φ200mm、高度约为5.2的金属圆盆。
2、蒸发器为金属圆形结构、内壁应圆滑，蒸发器刃口不得有毛刺或碰伤等缺陷。
3、所有与水接触的部位应光滑，其相互配合或连接部焊缝应严密、牢固、不得有渗漏水现象。
4、蒸发器各零、部件的装配应正确，不得有松脱、变形及其它影响使用的缺陷。
5、蒸发器各零、部件所敷保护层应牢固、均匀、光洁，不得有脱层、锈蚀等缺陷。
6、蒸发器与安装框架应安装方便，并能使蒸发器在正常使用中不会因风力影响而脱开。
7、附件:带刻度量杯一只、储水器一个、安装框架一个、金属丝网罩一个(防鸟饮水，用户可自
选)。

介绍：

1、翅片类型：波纹片或者平片。

2、铜管采用高纯度无缝紫铜管，寿命长，不易破裂腐蚀

3、盘管外框端板采用**钢板制作而成，强度高，耐腐蚀，装配组合容易。

特点：

1、独特的交叉管方式可保证整个盘管迎风面积分液均匀。

2、翅片与铜管经机械涨管或超高压液压涨管，确保接触紧密，发挥较佳换热效果。

3、套片间距选择性大，减少了低温系统盘管积霜的影响。

4、盘管内回路依据设计流速需要，采用单、双回流系统，水阻小，热交换性能好。

5、冷媒盘管经高温加热真空干燥作业，确保腔内无杂质水份存在。

结构参数：

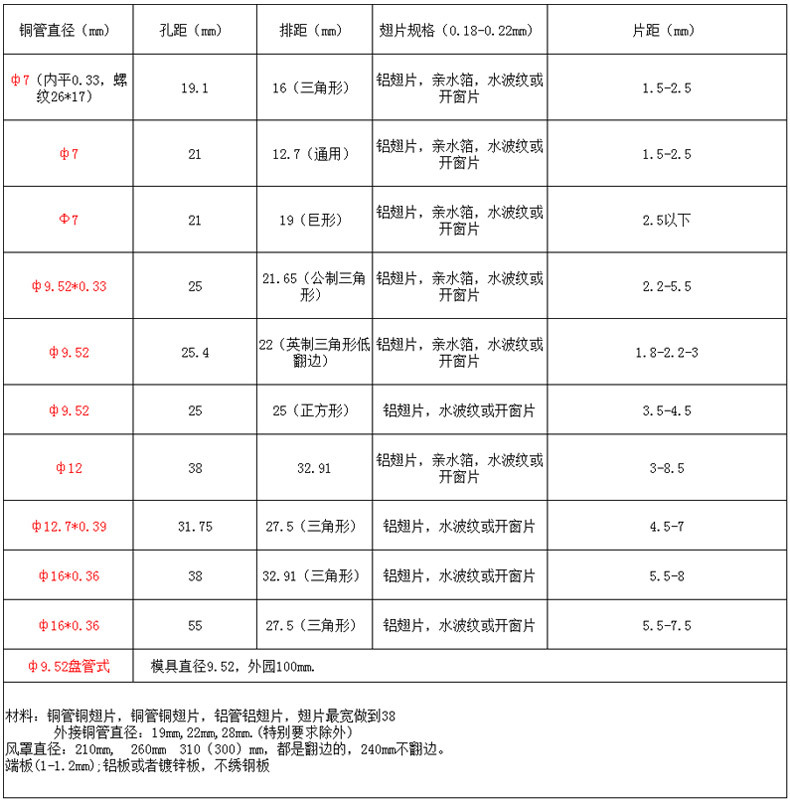

模具参数表

模具表

产品质量千差万别，我们不怕货比货，就怕您买错

铜管直径（mm）	孔距（mm）	排距（mm）	材料（mm）	参考片距（mm）
Ф5	21	18.2	光管，白箔，zui长做到650	1.5-4
ф70.41弯头规格19.1516*20H	19.1	16(矩形韩)	铝、铜翅片，白箔、亲水箔	1.5-2.5
ф7	21	12.7（错排）	白箔、亲水箔片有开窗zui短做到100mm	1.5-2.5
Ф7	20.8	20（三角形收冷）	铜翅片，白箔、亲水箔	2.2-4
Ф7	17	14（凌形和长方形汽车空调）	铜管白箔	2.5
ф9	25	21.65	铝、铜\翅片，白箔、亲水箔	2.0-4.5
ф9.52	25	21.65（公制三角形）	铝、铜\翅片，白箔、亲水箔	2.2-8
ф9.52	25.4	22（英制三角形）	铝、铜翅片，白箔、亲水箔	1.8-2.2-3.5
ф9.52	25	25（正方形）	铝、铜翅片，白箔、亲水箔	3.5-4.5
ф12	38	32.91（三角形）	铝、铜翅片，白箔	5-8.5
ф12.7	35	35（正方形）	铝、铜翅片，白箔	5~8
ф12.7	31.75	27.5（三角形）	铝、铜翅片，白箔	3-7.5
ф15.88	38	32.91（三角形）	铝、铜翅片，白箔	（zui小2.7）4.5-8
Ф15.88	55	27.5（三角形）	铝、铜翅片，白箔	5-7.5
ф9.52盘管式	模具直径9.52，外园100mm
以9.52为例	产品zui长做到4m，翅片zui长40个孔位，宽度zui大做到1.2m，厚度做到1.5m以内
Ф8铜管蒸发器	壁厚0.5 中心距60，zui长做到3m，整根管
